Khác với mài mòn bề mặt thông thường, thí nghiệm này dành riêng cho các loại gạch không phủ men (unglazed tiles), nhằm đo lường khả năng chống lại tác động mài mòn dưới lớp bề mặt.
Nguyên lý và Thiết bị

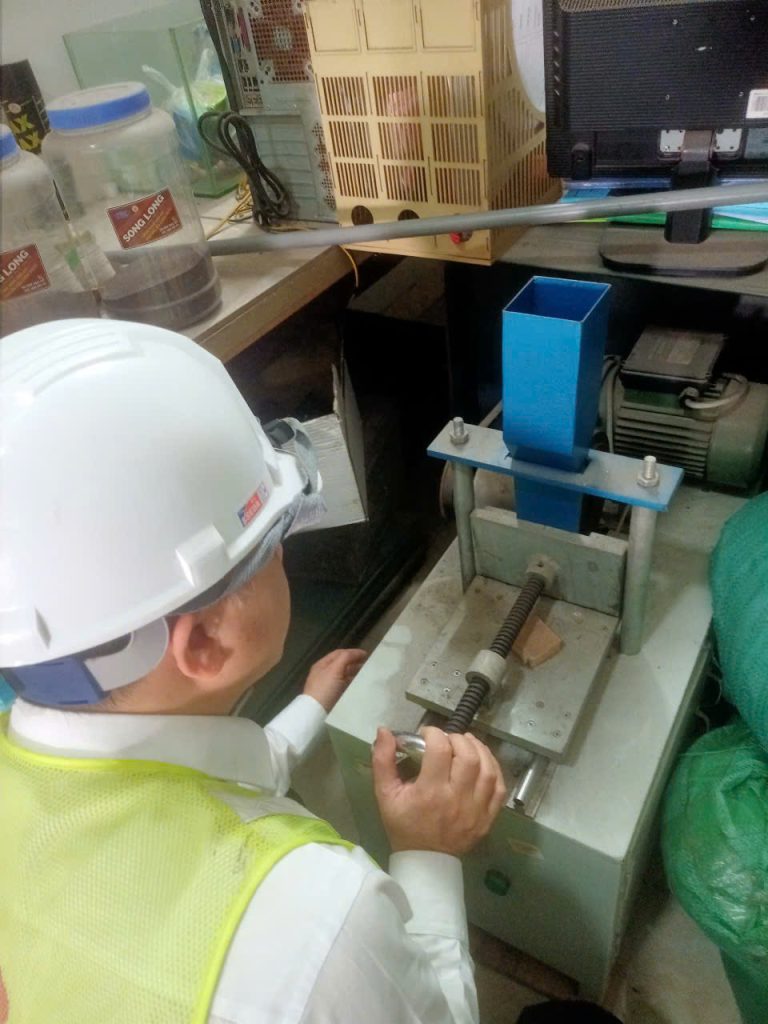

Thí nghiệm dựa trên việc cho một đĩa thép quay cọ xát vào bề mặt mẫu thử với sự hỗ trợ của vật liệu mài mòn (thường là bột nhôm oxit nung chảy – corundum).
Đĩa mài: Làm bằng thép không gỉ, đường kính và độ dày tiêu chuẩn.
Vật liệu mài: Bột $Al_2O_3$ với kích thước hạt xác định, được nạp qua phễu xuống điểm tiếp xúc.
Quy trình thực hiện
Chuẩn bị mẫu: Mẫu gạch được làm sạch, sấy khô và đặt cố định vào giá đỡ.
Tiến hành mài: Đĩa thép quay đúng 50 vòng (hoặc theo tiêu chuẩn quy định) trong khi bột mài được rắc đều giữa đĩa và mẫu thử.
Đo đạc: Sau khi mài, trên bề mặt mẫu sẽ xuất hiện một vết lõm hình cung. Sử dụng thước cặp điện tử để đo chiều dài của vết mài này ($L$).
Cách tính toán kết quả
Độ mài mòn sâu được đánh giá qua thể tích phần vật liệu bị mất đi ($V$), tính bằng $mm^3$. Công thức liên hệ giữa chiều dài vết mài ($L$) và thể tích ($V$):
Trong đó:
$R$: Bán kính của đĩa mài ($mm$).
$L$: Chiều dài vết mài ($mm$).
$h$: Chiều dày của đĩa mài ($mm$).
$\alpha$: Góc ở tâm cung tròn tạo bởi vết mài ($\sin \frac{\alpha}{2} = \frac{L}{2R}$).
